交流伺服驅動器是現代工業自動化設備的核心部件，其性能直接影響整個運動控制系統的精度、響應速度和穩定性。深入理解其硬件結構，特別是電源設備與各功能模塊，是進行系統設計、應用選型及維護維修的基礎。本文將對交流伺服驅動器的硬件結構進行系統梳理，重點剖析其電源設備與關鍵模塊。
一、 整體硬件結構概覽
一個典型的交流伺服驅動器硬件上主要由以下幾個部分構成：
- 主電源電路：負責將外部輸入的電能進行處理和分配。
- 控制電源電路：為驅動器內部的邏輯控制、檢測等低功耗電路提供穩定、隔離的直流電。
- 整流與濾波模塊：將輸入的交流電轉換為直流電并進行平滑濾波。
- 逆變模塊（核心功率模塊）：將直流電逆變成頻率和電壓可調的三相交流電，驅動伺服電機。
- 控制電路板（核心控制模塊）：包含微處理器（MCU/DSP）、邏輯電路、驅動信號生成電路等，是驅動器的“大腦”。
- 檢測與反饋模塊：包括電流傳感器、電壓檢測電路、編碼器接口電路等，用于實時監測系統狀態。
- 散熱系統：如散熱片、風扇等，用于功率器件的熱量管理。
- 通信與接口模塊：提供與上位控制器（如PLC）、操作面板或網絡連接的接口。
二、 核心電源設備與模塊詳解

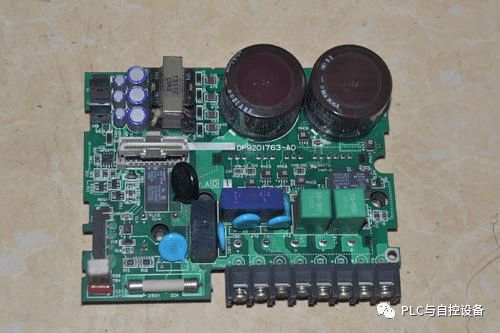

1. 主電源輸入與整流濾波模塊
- 功能：接受來自電網或前端設備的單相/三相交流電（常見為AC 200V/400V等級），并將其轉換為平穩的直流母線電壓。
- 關鍵部件：
- 整流橋/整流模塊：由大功率二極管或可控硅組成，實現AC-DC轉換。
- 濾波電容器（直流母線電容）：容量巨大，用于儲存電能、平抑整流后的電壓紋波，并在電機發電時吸收回饋能量。其性能直接影響母線電壓穩定性和系統動態響應。
- 軟啟動電路/限流電阻：在驅動器上電瞬間，限制對濾波電容的沖擊電流，保護整流器件和電容。
- 電抗器（選配）：用于抑制輸入側的高次諧波，提高功率因數。
2. 控制電源模塊
- 功能：為主控板、檢測電路、風扇、通信接口等提供獨立、穩定、抗干擾的直流工作電壓（如+5V， ±15V， +24V等）。
- 特點：通常采用開關電源（SMPS）設計，效率高，輸入電壓范圍寬，并與主電路進行電氣隔離，確?？刂撇糠植皇苤骰芈犯唠妷?、大電流的干擾。
3. 逆變模塊（IPM/IGBT模塊）
- 功能：這是伺服驅動器的核心功率變換單元。它接收來自控制板的PWM（脈寬調制）信號，將直流母線電壓逆變成頻率和幅值均可調的三相正弦波交流電，精確控制伺服電機的轉矩和轉速。
- 關鍵部件：
- 功率開關器件：現代伺服驅動器普遍采用IGBT（絕緣柵雙極型晶體管） 或集成了驅動和保護電路的IPM（智能功率模塊）。它們以極高的頻率（通常數kHz至數十kHz）進行開關動作。
- 門極驅動電路：將控制板發出的微弱PWM信號進行放大和隔離，提供足夠電壓和電流去快速、可靠地驅動IGBT的門極。其性能直接影響開關損耗和系統可靠性。
4. 制動單元與制動電阻（選配，但至關重要）
- 功能：當伺服電機處于發電狀態（如快速減速、垂直軸下放負載）時，能量會回饋至驅動器直流母線，導致母線電壓升高。制動單元監測該電壓，當其超過設定閾值時，控制制動電阻接通，以熱能形式消耗多余能量，保護驅動器不過壓。
- 構成：制動單元（通常為IGBT開關）和外部連接的制動電阻。
三、 各模塊間的協同工作
驅動器工作時，控制電源首先上電，為控制系統供電。主電源輸入后，經整流濾波得到穩定的直流母線電壓。控制電路板根據上位指令和電機反饋的編碼器信號，通過復雜算法計算出所需的PWM信號。該信號經門極驅動電路放大后，精確控制逆變模塊中六個IGBT的導通與關斷順序和時間，從而合成出驅動電機的三相交流電。檢測模塊實時監控母線電壓、輸出電流等參數，進行閉環控制和故障保護。
四、
了解交流伺服驅動器的硬件結構，尤其是電源設備（主電源、控制電源）和核心模塊（整流濾波、逆變、制動），是深入掌握其工作原理、正確進行系統配置（如電源容量匹配、制動電阻選型）以及快速診斷硬件故障的關鍵。隨著技術的發展，驅動器的結構日益緊湊和集成化，但其基本的功能模塊劃分和能量流路徑依然清晰可辨，構成了伺服系統穩定、精準運行的物理基石。
